(1952)

4-Röhren-Mittelwellensuper
für Allstrom- und Batteriebetrieb



Der elegante kleine Kofferempfänger mit der großen Leistung!

Ein weiteres ZEHETNER-Spitzenerzeugnis mit folgenden

Merkmalen:

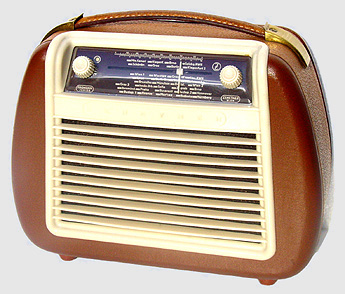

FROHSINN JUNIOR
ist der wirkliche Kamerad für Heim, Sport, Reise, Weekend und Camping!



Technische Daten:

Röhrenbestückung: Das Gerät wird mit Philips-Röhren bestückt.
Bei Röhrenersatz nur die Originalbestückung verwenden.
Philips (1) DK 92 (2) DF 91 (3) DAF 91 (4) DL 94

Antenne: Das Gerät besitzt eine eingebaute Rahmenantenne. Anschlussmöglichkeit für zusätzliche Antenne vorhanden.

Neuerung: Der Apparat ist mit aufsteckbaren Drehknöpfen ausgestattet. Keine Schrauben erforderlich.



Schaltplan "Frohsinn JUNIOR" UB 63


Bedienung:

Umschalten Netz-Batterie: Mittels Knopfschieber an der in der Skizze ersichtlichen Umschaltleiste.
Sicherung: Glasrohrsicherung 0.5 A.

Netzbetrieb:
Nach Einstellung des Knopfschiebers auf "Netz" die gewünschte Spannung durch Einstecken des hiefür bestimmten gelben Steckers einstellen. Netzstecker mit Netzkabel aus dem Apparat herausführen, Rückwand schließen und dann erst an das Lichtnetz anschließen. Bei Netzbetrieb grünen Stecker stets auf ,,Batterie Neu" stecken. Sollte im Ortsnetz Unterspannung auftreten, sodass der Apparat aussetzt, so ist der grüne Stecker von "Batterie Neu" auf Stellung ,,Batterie Alt" zu stellen. Achtung auf richtiges waagrechtes Einführen der Stecker! Die eingestanzten Ziffern der Spannungsbezeichnung und die Schrift ,,Batterie Alt - Neu" muss sich stets rechts vom Stecker befinden! Glasrohrsicherung: 0,5 Amp.

Batteriebetrieb: Im FROHSINN JUNIOR gelangen zur Verwendung:

a) Anodenbattene BC 70 (70 Volt Pertrix)
b) Fünf MONO-Zellen 1.5 Volt.

Es ist auch möglich, an Stelle der 70 Volt-Spezialanodenbatterie die kleine 67,5-VoIt-Anodenbatterie zu verwenden.

Anodenbattene einlegen und mittels der vorgesehenen Drucker anschließen. Mono-Zellen genau gemäß Skizze in den Batteriebehälter einlegen. Abriss des Papierstreifens nicht vergessen, damit Kontakt gewährleistet ist. Umschaltknopf auf Stellung ,,Batterie" schieben. Das Gerät ist sodann spielbereit.
Mit neuen Batterien zunächst stets auf ,,Batterie Neu" einstellen und nach zirka 10 Betriebsstunden auf ,,Batterie Alt" umschalten. Hiedurch erfolgt günstige Ausnützung der Batteriekapazität.

Betriebsdauer bei 3 Stunden täglichem Batteriebetrieb zirka 200 Stunden für die Anodenbatterie und zirka 60 Stunden für die Heizbatterien.


Abmessungen:   320 x 230 x 138 mm

Gewicht:
  Ohne Batterien 2,90 kg, mit Batterien 4,50 kg

Preis....................................ATS  1.590, --
dazu ein Satz Batterien..........ATS       87,75

IHR RADIOHÄNDLER:   ZEHETNER  RADIOBAU  WIEN



Auszug aus der Zeitschrift "das elektron", Heft 4/1952, Seite 135

"Frohsinn Junior" und "Frohsinn Luxus" - zwei neue österreichische Koffergeräte

(Empf) "Frohsinn Junior" heißt der neue kombinierte Batterie-Netz-Empfänger der Firma Zehetner-Radiobau. Dieser Portable ist mit den Miniaturröhren der 90er-Serie bestückt. In der Mischstufe und der Endstufe befinden sich die eben neu auf den Markt gekommenen Röhren DK 92 und DL 94. Die hohe Mischsteilheit der DK 92 und die größere Verstärkung der DL 94 ergeben zusammen mit den bewährten Röhren DF 91 und DAF 91 eine sehr gute Leistung des Gerätes, welche mit der eines 6-Kreis-Netzempfängers ohne weiteres vergleichbar ist.

Interessant ist beim "Frohsinn Junior" die Lösung der Skalen- und Skalenzeigerfrage sowie die Umschaltung Batterie-Netz. Die Skala ist in Blech ausgeführt - eine für tragbare Geräte naheliegende Lösung -, während die zentrale Umschaltleiste sowohl die Sicherung als auch den Spannungswähler und Sparschalter enthält.

Als Antenne dient ein eingebauter Rahmen mit hoher Kreisgüte. Außerdem ist eine Anschlußmöglichkeit für eine zusätzliche Antenne vorhanden. Wie bei den übrigen Frohsinn-Modellen wurde auch für den "Junior" das Holzgehäuse beibehalten und mit Kunstleder (in brauner, roter oder grüner Farbe) überzogen.

Das Gewicht des Gerätes ohne Batterie beträgt 2,8 kg. Bei Batteriebetrieb erfolgt die Stromversorgung durch fünf in Serie geschaltete Monozellen und eine Pertrix-Anodenbatterie 70 Volt. Da die Stromabnahme bei der Anodenbatterie durch die genormte Druckleiste erfolgt, können Kleinanodenbatterien beliebiger Fabrikate verwendet werden.


In der "Radiotechnik" 4/1952/Seite 208 findet sich der fast wortidente Artikel unter der Überschrift "Neue Frohsinn-Koffergeräte".


"Österreichische Radioschau" / Heft 8 / 1952 / S. 204

W i r   g e b e n   d a s   W o r t :

Herrn Ing. L. Bergmann, Konstrukteur der Firma ZEHETNER- Radiobau-Wien:

,,Leistungsfähiger und preiswerter", das war die Devise für die Entwicklung der neuen Typen Frohsinn UB 62 und Frohsinn Junior UB 63.

Da sich nur wenige einen Kofferempfänger als Zweitgerät leisten können, ging unsere Überlegung dahin, den Empfänger so aufzubauen, daß er voll und ganz die Ansprüche eines Heimgerätes erfüllt, dies nicht nur leistungsmäßig, sondern auch akustisch. Auch ein transportabler, sogenannter Kofferempfänger kann in einer ansprechenden Kassette zu einem Schmuckstück einer Wohnung werden. Erfahrungsgemäß werden die ABC-Super zum größten Teil im Heim verwendet, da der Batteriebetrieb sich nur auf Urlaub, Sport und Weekend beschränkt.

Durch die bekannt schwierigen Empfangsverhältnisse unseres Landes bedingt, wurde dies bei der Konstruktion eines solchen Empfängers unter Verwendung der neuen Röhren, der D-Serie, speziell berücksichtigt, und man ist heute so weit, daß auch in gebirgigen Gegenden sehr gute Empfangsergebnisse aufzuweisen sind.

Es ist gelungen, durch eine einfache Umschaltung den Netzbetrieb sofort auf Batteriebetrieb umzustellen und so ergibt sich eine Vielfalt an Verwendungsmöglichkeiten. Nicht nur im Heim, sondern auch im stromlosen Gartenhaus, beim Sport wie im Kraftfahrzeug können diese Geräte ohne merkliche Leistungsverminderung mit demselben Erfolg verwendet werden. Durch die Verwendung der zwar etwas schweren 90-V- bzw. 70-V-Anodenbatterien und der dazugehörigen Heizbatterien ist es gelungen, den Preis der Verbrauchstunde für den Batterieempfang auf ca. 75 Groschen herabzusetzen.

Besonders hervorzuheben ist noch der mögliche Betrieb im Kraftfahrzeug. Ein Autosuper kann nie wirklich ausgenützt werden, da der Empfang durch den stabilen Einbau nur in Verbindung mit dem Wagen möglich ist. Bei den Koffergeräten jedoch hat der Besitzer die Möglichkeit, seinen Apparat im Wagen als Autosuper, beim Sport als Batteriegerät und im Heim (Hotelzimmer) als Netzempfänger zu verwenden.


"Österreichisches Radio- und Elektrogewerbe"
Nr. 6, 1952, vom 25. März 1952, Seite 81

Bericht über die Wiener Frühjahrsmesse 1952- .................Ing. Franz Zehetner, Wien VIII. Kofferapparate. Frohsinn UB 61, Junior, Luxus und Tourist
