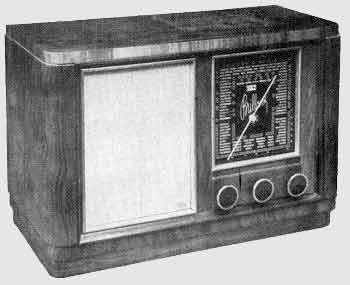

M 49
(Baukasten - 1948)

ist ein 5-Röhren-Hochleistungssuper für Wechsel- und Gleichstrombetrieb, der selbst den verwöhntesten Ansprüchen gerecht wird. Bei der Wahl der Kassette ist besonderes Gewicht darauf gelegt worden, das Gerät dem modernen Geschmack und dem Stil moderner Wohnungseinrichtungen anzupassen. Auf Wunsch wird ein kunstvoll ausgeführtes vergoldetes Ziergitter, welches die sonst leeren Stellen am Gehäuse ausfüllt, mitgeliefert. Diese Art der Ausschmückung ist etwas ganz Neues und dürfte besonders den Wiener Geschmack getroffen haben. Die große übersichtliche Dreifarben-Vollsichtskala ergibt mit der schön geformten kaukasischen Nuß-Kassette ein harmonisches Ganzes.

Das Gerät ist mit den Röhren UCH 4, UCH 4, UBL 1, UY 1(N) und UM 1 bestückt. Durch eine niederfrequente Gegenkopplung über zwei Stufen, in der ein Hoch- und Tiefpaß eingegliedert wurde und durch Verwendung eines permanent-dynamischen Qualitäts-Lautsprechers ist bei diesem Empfänger eine besonders naturgetreue Klangwiedergabe erzielt worden.

Der Brillant besitzt einen

  •    Kurzwellenbereich (15-54 m), einen
  •    Mittelwellenbereich (200-500) und eine
  •    Schaltstellung für Schallplattenwiedergabe
  •    4 Verstärkerstufen
  •    6 abgestimmte Kreise
  •    3 Duplexröhren
  •    eine ZF-Sperre, eine
  •    3-Farben-Propellerskala
  •    gehörrichtig veränderlichen Lautstärkeregler mit    Netzschalter, eine
  •    veränderliche Tonblende und ein
  •    Magisches Auge mit 2 Empfindlichkeiten



Umschaltung von 220 auf 110 V

Nach Abnahme der Rückwand ist, von rückwärts gesehen, rechts vor dem Hauptwiderstand der Spannungswähler ersichtlich, der drei Kontaktpaare besitzt. Ab Werk ist jeder Empfänger auf 220 Volt geschaltet, d. h. es ist das unterste Kontaktpaar waagrecht geschlossen. Bei 110 Volt sind die 4 Messingbügel in zwei Gruppen zu je 2 Stück zu teilen und das oberste und mittlere Kontaktpaar waagrecht zu schließen. Andere beliebige Spannungsausführungen werden auf Wunsch geliefert.






Bedienungsanleitung

Der Brillant M 49 hat auf der Vorderseite 3 Bedienungsknöpfe, von denen der linke der Netzschalter und Lautstärkeregler, der mittlere der Stationswähler und der rechte der Wellenschalter ist. Auf der Rückseite ist ein weiterer Drehknopf für die Klangblende angebracht. Von den beiden rückwärtigen Anschlussleisten ist die linke für die Antenne (A) und Erde (E) und die mittlere für Grammophon (PU) und Erde (E) bestimmt.

Für einen störungsfreien Empfang empfehlen wir besonders in der Stadt eine abgeschirmte Hochantenne, doch ist die Empfindlichkeit des Gerätes so groß, dass selbst mit Behelfsantennen, wie Erdleitung, Wurf- und Zimmerantennen, einvollkommen einwandfreier Fernempfang möglich ist.

Abmessungen des Gerätes:   215 x 315 x 500 mm
Stromverbrauch:   ca. 40 Watt
Gewicht:  einschließlich Verpackung ca. 9.5 kg

Preis:
1 Ziergitter:

Röhrenpreise:




 UBL1

 UCH4
 UY1(N)
ATS  1.380.-- (Kompl. Baumaterial einschl. Luxuskassette, ohne Röhren)
ATS       40.--
 (vergoldet)
ATS       55,--
ATS       58,--
ATS       30,--


Brillant
M 49
Luxus

(Baukasten - 1948)

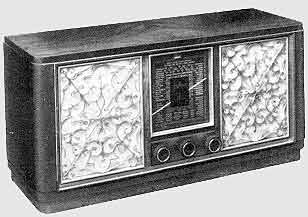

Brillant M 49 Luxus, Radiomuseum Wien




Allstrom-Groß-Super

mit

Röhren:  UBL1, UCH4, UCH4, UY 1(N)

Preis:  ATS  1.692,--
Komplettes Baumaterial einschl. Luxuskassette, jedoch ohne Röhren
(Preisliste Nr. 22 / März 1948)



Radiotechnik  10 / 1948 / Seite 564

"Z"-Empfängerbaukästen

..........."B r i l l a n t"  heißt die Zusammenstellung für einen Großsuper, ebenfalls für zwei Wellenbereiche und sechs Abstimmkreise mit einem Abstimmkreuz (UM 4) in Allstromausführung. Der  "L u x u s  -  B r i l l a n t"  ist ein Fünf-Röhren-Super für zwei Wellenbereiche mit je einem Hoch- und einem Tieftonlautsprecher, Niederfrequenzbreitbandverstärkung, zweistufiger Gegenkopplung, gehörrichtiger Lautstärkeregulierung und Klangblende. Entsprechend dem erweiterten Frequenzumfang ist eine 9-kHz-Sperre vorgesehen. Im Eingang ist eine Zwischenfrequenzsperre eingebaut.

Hersteller: Ing. F. Zehetner, Wien, VIII., Lerchenfelderstraße 18

[ top ]

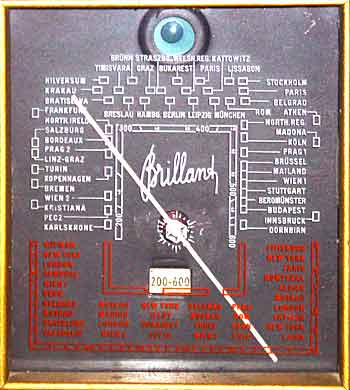

ZEHETNER Brillant M49 (1948) Skala Brillant-Luxus mit magischem Auge
